Der OrangePi PC ist eine preisgünstige Alternative zum Raspberry RPi3 oder RPi4.
Im Gegensatz zum Raspberry hat er bereits einen Mikrofoneingang auf der Platine und kann so direkt an ein Mikrofon oder Funkgerät angeschlossen werden.
Er eignet sich deshalb ideal zum Bau eines digitalen SVX-Funkgerätes.
Die GPIO-Leiste ist Pin-Kompatible zum RaspberryPi und somit kann sogar einiges Zubehör vom RPi verwendet werden.
Die Software wurde im Internet zusammengesucht, da es noch kein fertiges Image für den OrangePi PC gibt.
Das Image daher selbst erstellen und das SVX nach den bekannten Anleitungen installieren.
Die anderen Ideen stammen auch aus dem Internet und wurden teilweise vom DanielSpot (OrangePiZero) übernommen und angepasst.
Die nachfolgenden Bilder sind nur eine Idee bzw. Beispiel für die Möglichkeiten.

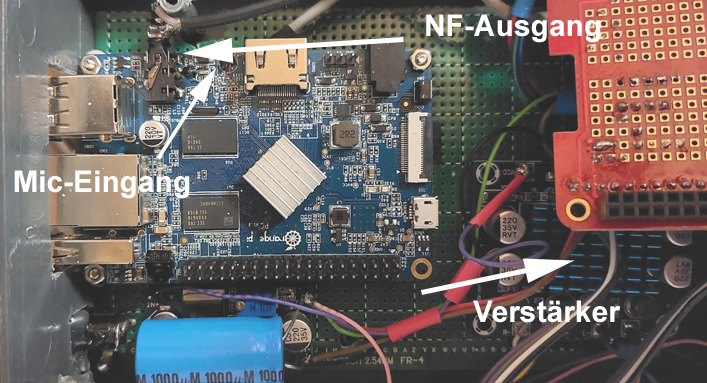

Das Mikro wurde entfernt und ein Kabel angelötet.
Der NF-Ausgang geht auf einen NF-Verstärker

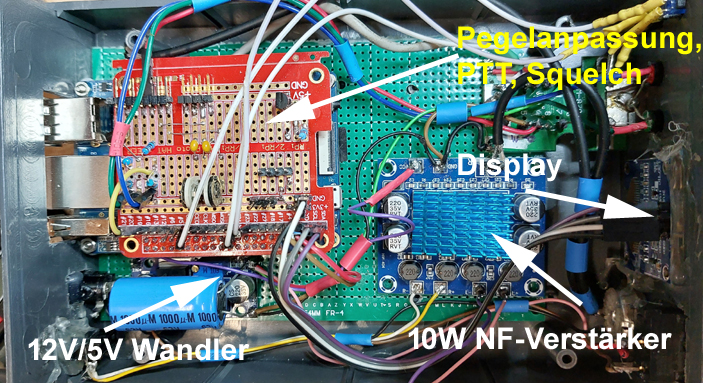

Pegelanpassung und PTT oder Squelchsteuerung erfolgt über eine Adaperplatine.

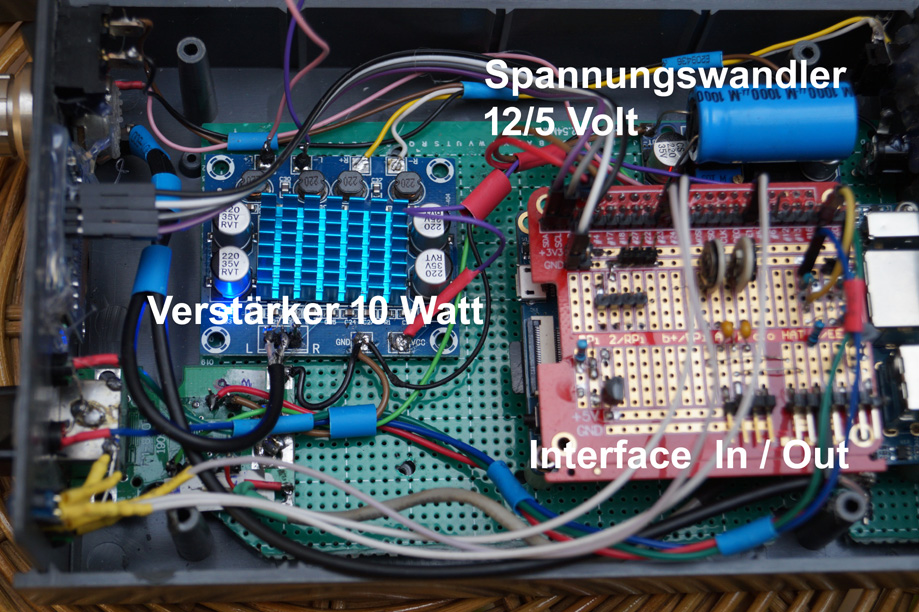

Da der NF-Verstärker 12 Volt benötiigt ist noch ein Spannungswandler von 12 auf 5 Volt erforderlich.
Wichtig ist der dicke Elko zur Störunterdrückung.
Der Squelch wird an das NF-Modul zur Stummschaltung angeschlossen.
Der Rest ist halt die Verdrahtung aller Komponeten.
Bei mir wurde alles aus der Bastelkiste recycled
Die fertigen Module sind bei EBAY zu beziehen und sind unkritisch.
Ebenso wie ein Gehäuse nach Wahl, Display oder DTMF-Mikrofon zur Steuerung des Gerätes.
Das dürfte auch für einen geübten Bastler möglich sein.
Einen Schaltplan habe ich leider nie erstellt.

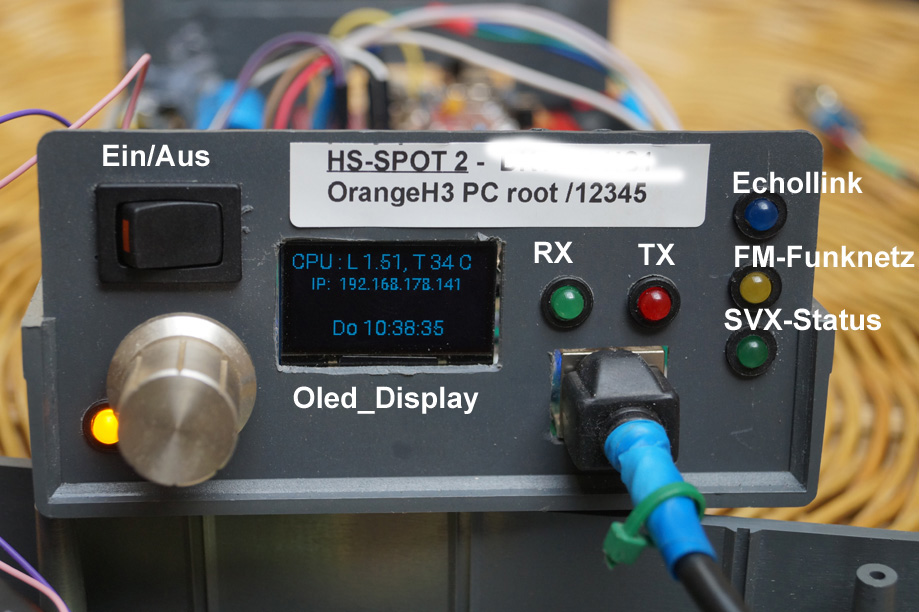

Das fertige SVX-Funkgerät von vorne.
DK1AW
